Chiller de Placas - 30 Placas
Passe o mouse para ver mais detalhes Ampliar imagem

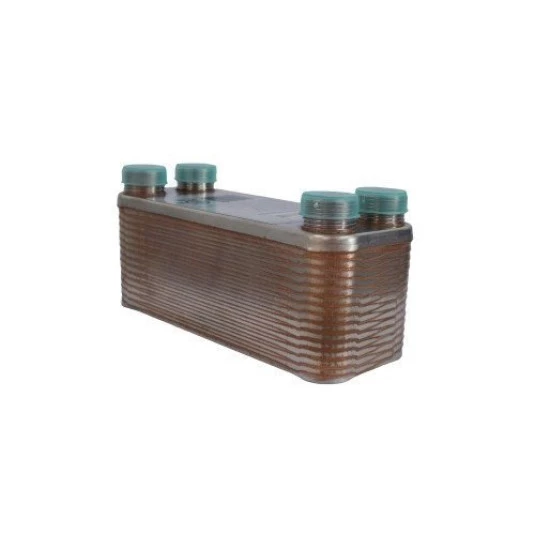

Chiller de Placas - 30 Placas

Indisponível
SKU: 29EQPR243
R$ 767,69 à vista no boleto (5% desc.) R$ 808,09
em até 12x de R$ 80,42
  • Descrição

    Como Funciona um Chiller de Placas

    O mosto quente passa de uma entrada do trocador de calor (chiller) para a saída através de canais, formados por placas de metal. Da mesma forma a água fria passa de uma entrada do trocador de calor, mas em sentido reverso para outra saída. Estes fluidos não se misturam, pois passam por canais distintos. Porém estes canais, formados por placas, trocam calor entre si de forma muito eficiente.

    Esta imagem mostra a propagação do fluido (liquido) por contra-fluxo (ou seja, os fluido andam em direções contrárias). Contra-Fluxo é uma configuração mais eficiente de troca de calor, pois em teória, o fluido frio atinge a mesma temperatura do fluido quente na saída

    ESPECIFICAÇÕES TÉCNICAS

    DIMENSÕES

    19 cm x 7 cm x 9 cm (Comprimento x Largura x Altura)

    EQUIVALÊNCIA

    -

    CONEXÕES DE ENTRADA/SAIDA

    2x Conexões 3/4"

    2x Conexões 1/2"

    PRESSÃO MÁXIMA DE TRABALHO

    145 PSI

    MATERIAL DA SOLDA

    99.9% de cobre

    MATERIAL DAS PLACAS

    Inox 316

    MASSA

    -

    LIMPEZA

    Não usar CLORO

    CERTIFICAÇÃO

    ISO9001:2000

    RESFRIAMENTO

    60L de 30 a 45 minutos

    CHILLER DE PLACAS BRASADO

    De 30 placas

    ENTRADAS E SAÍDAS

    Rosca de 3/4"















































    Como Funciona um Chiller de Placas

    O mosto quente passa de uma entrada do trocador de calor (chiller) para a saída através de canais, formados por placas de metal. Da mesma forma a água fria passa de uma entrada do trocador de calor, mas em sentido reverso para outra saída. Estes fluidos não se misturam, pois passam por canais distintos. Porém estes canais, formados por placas, trocam calor entre si de forma muito eficiente.

    Esta imagem mostra a propagação do fluido (liquido) por contra-fluxo (ou seja, os fluido andam em direções contrárias). Contra-Fluxo é uma configuração mais eficiente de troca de calor, pois em teória, o fluido frio atinge a mesma temperatura do fluido quente na saída



    Como ligar o um Chiller de Placas:

    Na figura abaixo é ilustrado como deve ser feita a ligação das mangueiras e a correta direção.





    Como limpar:

    Sempre limpe o chiller imediatamente após o uso. Com o auxílio de uma bomba passe água quente entre 60º a 80ºC na saída e na entrada de mosto, deixando circular por 5 minutos em cada lado, na maior pressão possível, com o chiller na posição vertical. Após repita o processo com sanitizante e faça o enxague do chiller com água quente.



    Recomendações:

    Não recomendamos o uso de cloro ou sanitizantes a base de cloro para a limpeza dos trocadores de calor apresentados acima. As placas dos modelos apresentados são brazadas em cobre e o cloro reage com este material causando corrosão prematura das placas.



    * Imagem meramente ilustrativa.
