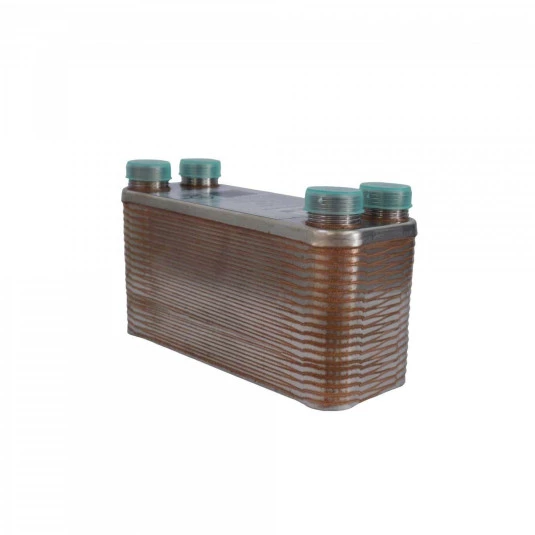

Chiller de placas - 50 Placas 3/4
Passe o mouse para ver mais detalhes Ampliar imagem

Chiller de placas - 50 Placas 3/4

Indisponível
SKU: 29EQPR341
  • Descrição

    Se o problema era resfriar o mosto rapidamente, aqui esta a solução. Os Chiller de Placas são trocadores de calor muito eficientes, que são empregados largamente nas indústrias. O seu funcionamento se assemelha a de um chiller de contra-fluxo, porém ao invés de longo tubos, tem-se placas paralelas onde correm água fria em um sentido e o líquido a ser refrigerado do outro.

    Como Funciona um Chiller de Placas: O mosto quente passa de uma entrada do trocador de calor (chiller) para a saída através de canais, formados por placas de metal. Da mesma forma a água fria passa de uma entrada do trocador de calor, mas em sentido reverso para outra saída. Estes fluidos não se misturam, pois passam por canais distintos. Porém estes canais, formados por placas, trocam calor entre si de forma muito eficiente. Contra fluxo é uma configuração mais eficiente de troca de calor, pois em teoria, o fluido frio atinge a mesma temperatura do fluido quente na saída

     - Para 100L de mosto quente (a 98ºC) você esfriará ele em aproximadamente 30 a 45 minutos

    Observação: Lembramos que a temperatura da água da torneira pode variar de acordo com a estação do ano, principalmente no inverno, quando a água da rede chega a temperaturas muito baixas, deixando assim o resfriamento através do chiller de placas mais rápido. Aumentado o fluxo de água fria na entrada, pode-se aumentar a vazão do mosto reduzindo o tempo de resfriamento

    - Chiller Trocador de Calor 50 Placas.

     - O fluxo de água fria corre no sentido contrário do líquido quente para assim ser refrigerado.

      - O mosto quente passa por uma entrada do trocador de calor (chiller) para a saída através de canais, formados por placas de inox.

      - Da mesma forma a água fria passa de uma entrada do trocador de calor, mas em sentido contrário para outra saída.

      - Os líquidos não se misturam, pois passam por caminhos diferentes.

      - Desta forma estes caminhos, formados pelas placas, vão trocando calor entre si resultando em resfriamento.



    DADOS TÉCNICOS

    ENTRADA E SAÍDA MOSTO

    ROSCA 3/4"

    MATERIAL DAS PLACAS

    INOX 304

    TEMPERATURA MÁX

    225ºC

    PESO

    2,315 KG

    DIMENSÕES

    13 cm altura x 7 cm largura x 18 cm comprimento

    OBSERVÇÕES

    Chiller de 50 placas = 100 litros em média 30min

    Como Funciona um Chiller de Placas: O mosto quente passa de uma entrada do trocador de calor (chiller) para a saída através de canais, formados por placas de metal. Da mesma forma a água fria passa de uma entrada do trocador de calor, mas em sentido reverso para outra saída. Estes fluidos não se misturam, pois passam por canais distintos. Porém estes canais, formados por placas, trocam calor entre si de forma muito eficiente.

    Esta imagem mostra a propagação do fluido (liquido) por contra-fluxo (ou seja, os fluido andam em direções contrárias). Contra-Fluxo é uma configuração mais eficiente de troca de calor, pois em teória, o fluido frio atinge a mesma temperatura do fluido quente na saída



    Como ligar o um Chiller de Placas: Na figura abaixo é ilustrado como deve ser feita a ligação das mangueiras e a correta direção.





    Como limpar: Sempre limpe o chiller imediatamente após o uso. Com o auxílio de uma bomba passe água quente entre 60º a 80ºC na saída e na entrada de mosto, deixando circular por 5 minutos em cada lado, na maior pressão possível, com o chiller na posição vertical. Após repita o processo com sanitizante e faça o enxague do chiller com água quente.



    Recomendações: Não recomendamos o uso de cloro ou sanitizantes a base de cloro para a limpeza dos trocadores de calor apresentados acima. As placas dos modelos apresentados são brazadas em cobre e o cloro reage com este material causando corrosão prematura das placas.

    * Imagem meramente ilustrativa
